Kurbelwelle für Motorsägen Husqvarna 346 XP 351 353 Jonsered 2149 CS2147 CS2152 CS2153 Bis zum Ende des produktionsjahres 2007 (OEM 503857671)

Maße A–U laut Zeichnung

Die Buchstaben entsprechen den Maßen in der Zeichnung oben. Messen Sie Ihre alte Kurbelwelle mit einem Messschieber nach und vergleichen Sie die Werte – so gehen Sie sicher, dass das Teil passt.

In Werkstätten, Anleitungen und im Internet wird dieses Teil unterschiedlich bezeichnet. Gemeint ist immer dasselbe:

Wellenenden

Schwungradseite

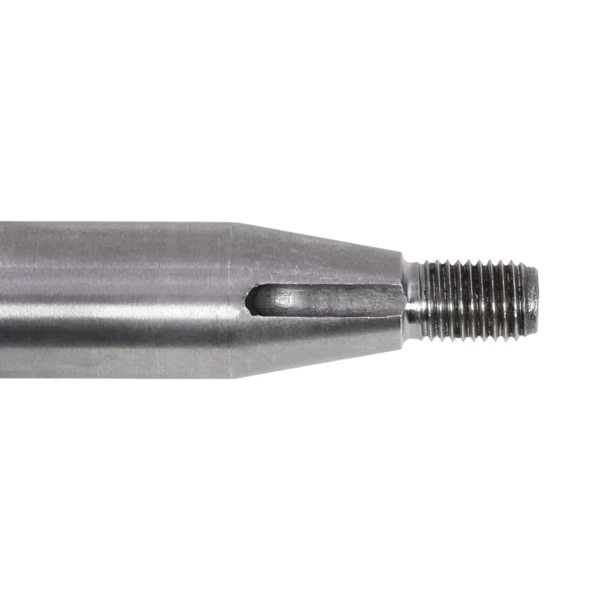

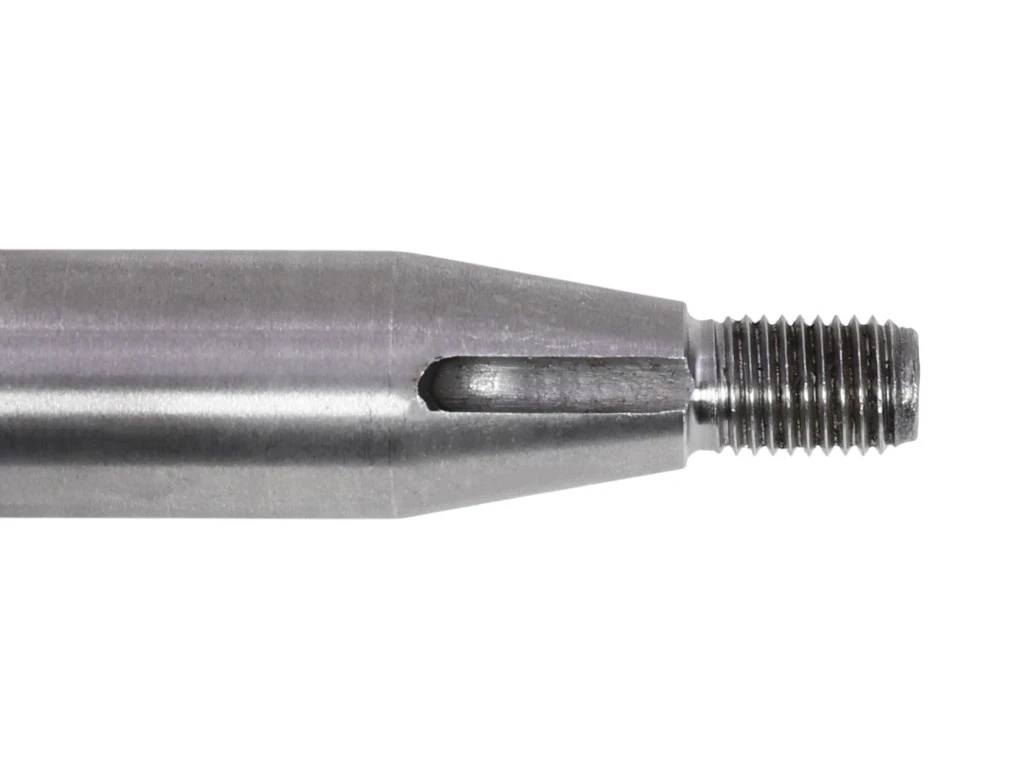

Konus (Ø 9 mm am Ende, Länge 16 mm) mit Keilnut und Gewinde M8. Der Keil sorgt für die richtige Lage des Schwungrads und damit für den korrekten Zündzeitpunkt.

Kupplungsseite
Zapfen Ø 13 mm mit Gewinde M10 für die Kupplung, an der Kurbelwange auf Ø 15 mm abgesetzt. Die Zapfenlängen D, E, F finden Sie in der Maßtabelle.

Wann sollte die Kurbelwelle getauscht werden?

Werkstatt-Tipp: Tauschen Sie beim Kurbelwellenwechsel immer auch die Lager und Wellendichtringe (Simmerringe). So sparen Sie sich ein zweites Zerlegen des Motors.

Technische Daten und Kompatibilität

Für die neuere Ausführung der Jonsered CS2153 (OEM 504206802) führen wir ein separates Produkt – bitte prüfen Sie vor der Bestellung das Baujahr Ihrer Säge.
